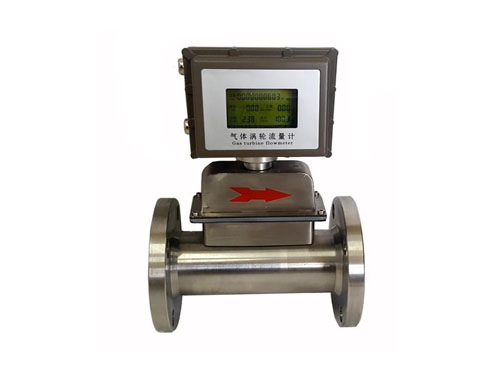

FX-LWQ氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
| 儀表口徑及連接方式 | 25、40、50、80、100、150、200、250采用法蘭連接 |
| 25、40可采用螺紋連接 | |
| 精度等級 | ±1.5%R、±1%R |
| 量程比 | 1:10；1:20；1:30 |
| 顯示方式 | 寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、 壓力、時間、日期、電池電量 |
| 儀表材質 | 表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁 |
| 溫度、壓力傳感器 | 內置 |
| 被測介質溫度（℃） | -30℃～+80℃ |
| 環境條件 | 介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
| 通訊信號 | 三線制工況脈沖、三線制標況脈沖、三線制4-20mA、RS485協議、IC卡信號 |
| 供電電源 | 內置鋰電池、外供24VDC雙供電 |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6 |
| 防護等級 | IP65 |
| 型號規格 | 公稱通徑 （mm） | 流量范圍 （m3/h） | 始動流量（m3/h） | 工作壓力 （MPa） | 安裝形式 |
| LWQ-25A | DN25 | 0.7-7 | 0.6 | 4.0 | 法蘭（螺紋） |
| LWQ-25B | 1.5-15 | 1.0 | 4.0 | ||
| LWQ-25C | 3-30 | 2.0 | 4.0 | ||
| LWQ-40A | DN40 | 4-40 | 2.5 | 4.0 | 法蘭（螺紋） |
| LWQ-40B | 8-80 | 3 | 4.0 | ||
| LWQ-50A | DN50 | 10-100 | 3.5 | 4.0 | 法蘭 |
| LWQ-50B | 15-150 | 4 | 4.0 | ||
| LWQ-80 | DN80 | 15-300 | 4 | 1.6 | 法蘭 |
| LWQ-100 | DN100 | 20-400 | 5 | 1.6 | 法蘭 |
| LWQ-150 | DN150 | 50-1000 | 8 | 1.6 | 法蘭 |
| LWQ-200 | DN200 | 100-2000 | 20 | 1.6 | 法蘭 |
| LWQ-250 | DN250 | 150-3000 | 30 | 1.6 | 法蘭 |
| LWQ-300 | DN300 | 200-4000 | 40 | 1.6 | 法蘭 |
| FX-LWG | 渦輪流量計 |
| 代 碼 | 儀表類型 |
| Y Q | 液體渦輪流量計 氣體渦輪流量計 |
| 代 碼 | 儀表口徑（DN） |
| 4 … 200 | DN4 … DN200 |
| 代 碼 | 連接方式 |
| F G J W | 法蘭連接 螺紋連接 夾持式（高壓型） 卡盤連接（衛生型） |
| 代 碼 | 壓力等級 |
| 1 2 3 4 5 | PN1.0 PN2.5 PN4.0 PN6.3 PN16 |
| 代 碼 | 輸出信號 |
| F M H | 脈沖頻率信號 4~20mA 4~20mA+HART |
| 代 碼 | 通訊接口 |
| 無 R | 無通訊 RS485 MUDBUS |
| 代 碼 | 供電方式 |
| D C | 24V DC 3.6V電池 |
| B | 防爆 |
| 流量范圍：0~□□□m3/h | |
