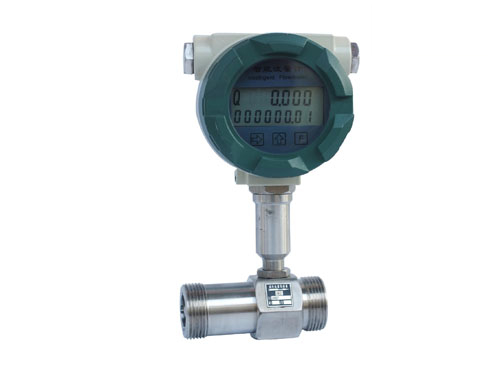

FX-LWG渦輪流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表,采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正,智能補償儀表系數非線性,并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字,帶清零功能)。所有有效數據掉電后保持10年不丟。
儀表口徑及連接方式 | (15~200)法蘭連接 |
(4~40)采用螺紋連接 | |
精度等級 | ±1.0%R、±0.5%R |
量程比 | 1:10;1:15;1:20 |
儀表材質 | 表體:304不銹鋼或316(L)不銹鋼; 葉輪:防腐ABS或優質鋁合金;顯示器:鑄鋁 |
溫度、壓力傳感器 | 內置 |
被測介質溫度(℃) | -30℃~+120℃ |
環境條件 | 溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa |
通訊信號 | STVPV3×0.3(三線制) |
供電電源 | 內置鋰電池、外供24VDC或12VDC供電 |
傳輸距離 | ≤1000m |
信號線接口 | 內螺紋M20×1.5 |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
儀表口徑 (mm) | 正常流量范圍 (m3/h) | 擴展流量范圍 (m3/h | 常規耐壓范圍 (MPa) | 特制耐壓范圍 (MPa) |
DN4 | 0.04~0.25 | 0.04~0.4 | 6.3 | 12、16、25 |
DN6 | 0.1~0.6 | 0.06~0.6 | 6.3 | 12、16、25 |
DN10 | 0.2~1.2 | 0.15~1.5 | 6.3 | 12、16、25 |
DN15 | 0.6~6 | 0.4~8 | 6.3、2.5(法蘭) | 4.0、6.3、12 |
DN20 | 0.8~8 | 0.45~9 | 6.3、2.5(法蘭) | 4.0、6.3、12 |
DN25 | 1.0~10 | 0.5~10 | 6.3、2.5(法蘭) | 4.0、6.3、12 |
DN32 | 1.5~15 | 0.8~15 | 6.3、2.5(法蘭) | 4.0、6.3、12 |
DN40 | 2~20 | 1~20 | 6.3、2.5(法蘭) | 4.0、6.3、12 |
DN50 | 4~40 | 2~40 | 2.5 | 4.0、6.3、12 |
DN65 | 7~70 | 4~70 | 2.5 | 4.0、6.3、12 |
DN80 | 10~100 | 5~100 | 2.5 | 4.0、6.3、12 |
DN100 | 20~200 | 10~200 | 2.5 | 4.0、6.3、12 |
DN125 | 25~250 | 13~250 | 1.6 | 2.5、4.0 |
DN150 | 30~300 | 15~300 | 1.6 | 2.5、4.0 |
DN200 | 80~800 | 40~800 | 1.6 | 2.5、4.0 |
FX-LWG | 渦輪流量計 |
代 碼 | 儀表類型 |
Y Q | 液體渦輪流量計 氣體渦輪流量計 |
代 碼 | 儀表口徑(DN) |
4 … 200 | DN4 … DN200 |
代 碼 | 連接方式 |
F G J W | 法蘭連接 螺紋連接 夾持式(高壓型) 卡盤連接(衛生型) |
代 碼 | 壓力等級 |
1 2 3 4 5 | PN1.0 PN2.5 PN4.0 PN6.3 PN16 |
代 碼 | 輸出信號 |
F M H | 脈沖頻率信號 4~20mA 4~20mA+HART |
代 碼 | 通訊接口 |
無 R | 無通訊 RS485 MUDBUS |
代 碼 | 供電方式 |
D C | 24V DC 3.6V電池 |
B | 防爆 |
流量范圍:0~□□□m3/h |
