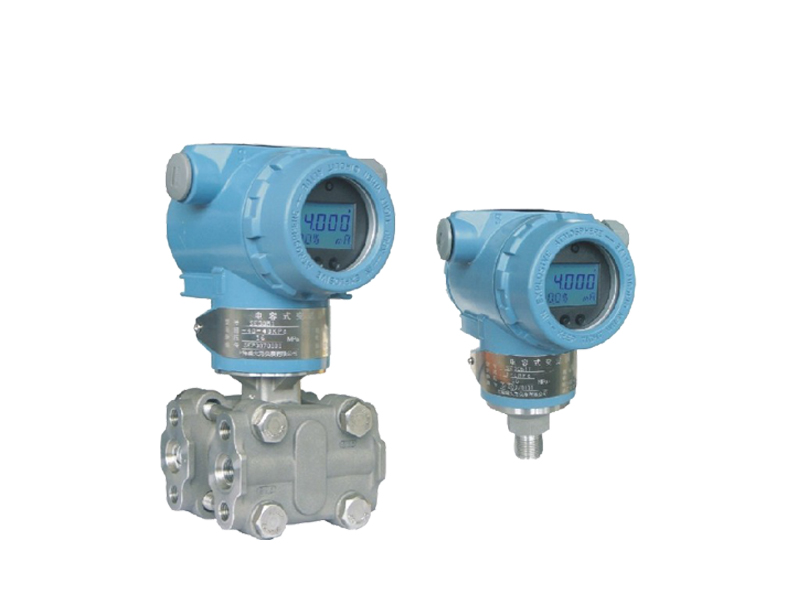

智能壓力變送器

FX-3051GP智能壓力變送器采用電容式壓力檢測元件，傳感器經高性能電子放大器將壓力信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或DCS系統?？蓽y量液體、氣體、蒸汽等介質的壓力，以及與壓力有比例關系的液位、流量等數據。

在線咨詢全國熱線
13524753456

FX-3051GP智能壓力變送器采用電容式壓力檢測元件，傳感器經高性能電子放大器將壓力信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或DCS系統。可測量液體、氣體、蒸汽等介質的壓力，以及與壓力有比例關系的液位、流量等數據。

FX-3051GP智能壓力變送器采用智能主板，具有HART協議通訊功能?？膳cHART手操器進行通訊，實現遠程設定與監控等功能。也可以通過按鍵方式實現現場調零、組態等操作。

一、組成及原理圖：

智能壓力變送器由智能傳感器和智能電子板兩部分組成，智能傳感器部分包括：電容式傳感器、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成；智能電子板板部分包括：微電腦控制器及外圍電路組成，完成壓力信號到4～20mADC的轉換。

二、技術參數：
1. 性能規格：（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片。）
（1）參考精度：
①數字、智能：±0.2%校驗滿量程；
②模擬、線性：±0.5%校驗量程。
（2）穩定性：
①數字、智能：6個月，±0.1%URL；
②模擬、線性：6個月，±0.2%URL。
（3）環境溫度影響：
①數字、智能：零點誤差：±0.2%URL/56℃、總體誤差：±(0.2%URL+0.18%校驗量程）/56℃；
②模擬、線性：零點誤差：±0.5%URL/56℃、總體誤差：±(0.5%URL+0.5%校驗量程）/56℃；
（4）振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g
（5）電源影響：小于±0.005%輸出量程/伏特。
（6）負載影響：沒有負載影響，除非電源電壓有變化。
（7）電磁干擾/射頻干擾（EMI/RFI影響）：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。
（8）安裝位置影響：
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。
2. 功能規格：
（1）測量范圍：0～0.125～41370KPa
（2）零點與量程：
①數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整；
②模擬、線性：量程和零點連續可調。
（3）零點正、負遷移：零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于最小量程。
（4）輸出：
①數字、智能：4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用
①模擬、線性：4～20mA DC,與過程壓力成線性。

三、外形尺寸圖及安裝圖：

四、選型表：

FX-3051	智能電容式變送器
類型	GP	智能壓力變送器
	AP	智能絕壓變送器
輸出信號		E	4～20mA，HART協議數字通訊
		S	4～20mA
量程范圍			1	-100～100kPa
			2	0～0.6～60kPa
			3	0～0.03～3MPa
			4	0～0.14～14MPa
			5	0～0.6～60MPa
接液材質				S	本體				膜盒		排氣螺釘
					FXS14A				SUS316L		SUS316L
				T	其它材質要求訂貨時請注明
管道連接					M	帶M20*1.5過程接頭
					N	帶1/2NPT過程接頭
					Y	用戶約定
安裝方式						2	垂直安裝，右面高壓，過程接頭在上
						3	垂直安裝，右面高壓，過程接頭在下
						4	垂直安裝，左面高壓，過程接頭在上
						7	垂直安裝，左面高壓，過程接頭在下
						8	水平安裝，右面高壓
						9	水平安裝，左面高
顯示表頭							M3	LCD顯示表
							M2	LED顯示表
							N	無表頭顯示
安裝支架								A		SECC 平托架
								B		SUS304 平托架
								C		SECC L型托架
								D		SUS304 L型托架
其它要求										訂貨時說明
